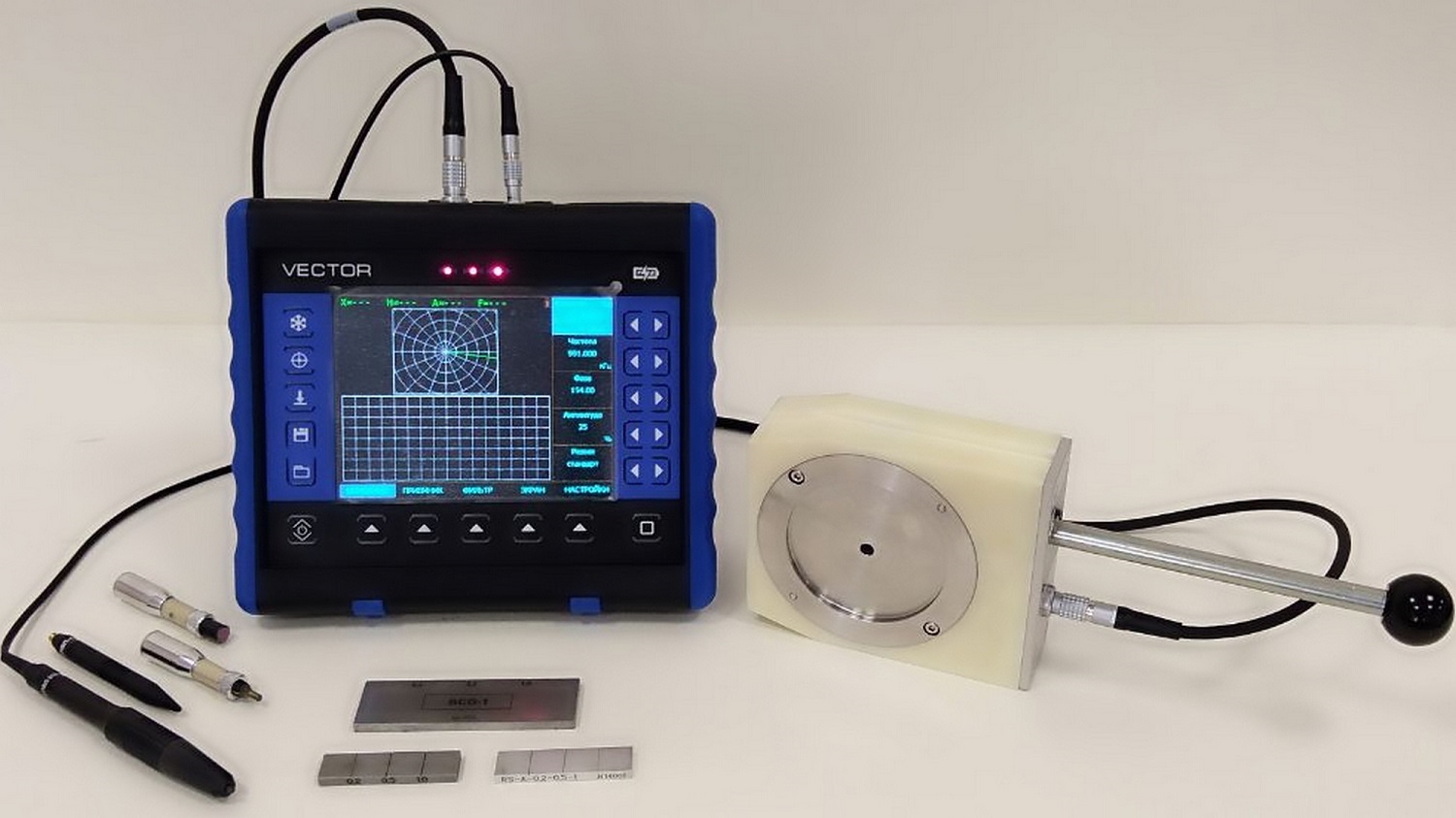

Универсальный вихретоковый дефектоскоп Вектор-50

Назначение: предназначен для обнаружения и определения параметров дефектов металлопродукции на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий, изготовленных из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, определения параметров непроводящих и гальванических покрытий на проводящей основе и оценка других характеристик имеющих корреляционную связь с электромагнитными свойствами материала.

Основные технические характеристики:

• Диапазон регулировки усиления: от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
• Диапазон регулировки предварительного усилителя: от 0 до 40, с шагом 0.1, 1, 2, 6 и 10дБ
• Диапазон изменения частоты возбуждения преобразователя: от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц
• Предел отклонения установки частоты возбуждения преобразователя: ±1 %
• Регулировка амплитуды возбуждения преобразователя: 12.5%, 25%, 50%, 100%
• Диапазон изменения фазы вектора: 0 – 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180град.
• Фильтр НЧ: 5 до 1000 Гц
• Фильтр ВЧ: от 2,5 до 500 Гц
• Режим работы: стандартный, синхро-режим, частотное сканирование
• Типы вывода на экран: вектор, точка
• След сигнала: 0-30 сек, с шагом 1 сек
• Диапазон измерения глубины поверхностных дефектов типа паз: от 0,2 до 1,0 мм
• Погрешность измерения глубины поверхностных дефектов типа паз: ±0.12Н+0.1, где: Н – глубина паза в мм, при ширине раскрытия до 0,2 мм и шероховатости поверхности до Ra1,25
• ВК датчики: ВТП-П-КИ6,5 (проходной, ø6,5 мм, 10-200 кГц, для контроля прутка); ПВД-200-3,5К (накладной, ø3, 5мм, 1-50 кГц); ПВП-1 (накладной, ø1,0 мм, 0,1-3 МГц); ВТП-2-02 (накладной, ø3 мм, 0,5-1 МГц); ВТП-3-02 (накладной, ø7 мм, 0,5-1 МГц)
