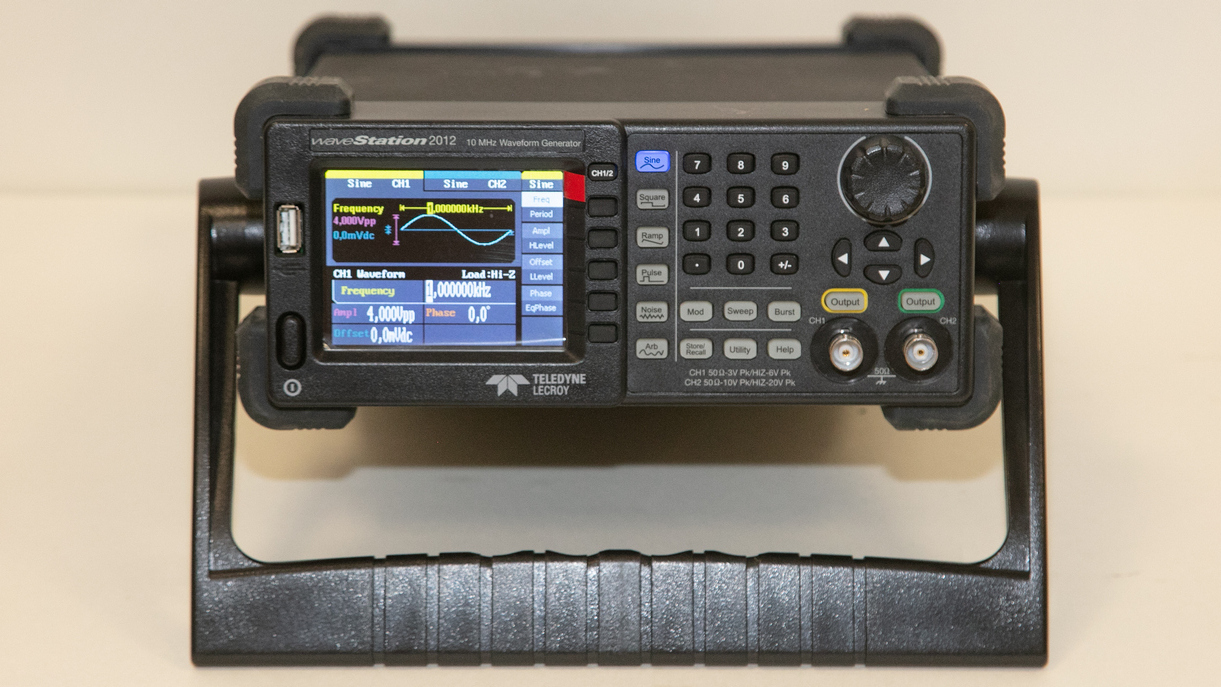

Генератор импульсов сложной формы LeCroy WaveStation 2012

Назначение: прецизионный источник электрических сигналов произвольной и специальной формы, предназначен для исследования, настройки и испытания любых электронных устройств путем подачи на них калиброванных сигналов в электрическом виде. При использовании совместно с акустическими преобразователями является генератором калиброванных акустических импульсов применяющихся в исследованиях искажения, трансформации и затухания волн при их распространении в элементах и конструкциях, как на промышленных объектах, так и на универсальном учебно-исследовательском стенде (УУИС).

Основные технические характеристики:

• Количество каналов: 2
• Количество стандартных форм сигнала: 5 (синус, прямоугольный, пила/треугольный, меандр/импульс, белый шум)
• Количество режимов формирования сигнала произвольной формы: 45 видов
• ПО для формирования сигналов произвольной формы: EasyWave
• Технология модуляции: прямой цифровой синтез (DDS)
• Виды модуляции: пакетный режим, АМ, ФМ, ЧМ, ЧМН, АМН, ШИМ, ГКЧ
• Характеристики ЦАП: 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
• Диапазон частот: до 25 МГц, разрешение по частоте 1 мкГц
• Погрешность установки частоты: ±1х10-4 Гц
• Выходная уровень сигналов (пик-пик, <10МГц): 2 мВ - 10В (50 Ом); 4 мВ - 20В (1 МОм)
• Выходной уровень сигналов (пик-пик, >10МГц): 2 мВ - 5В (50 Ом);  4 мВ - 10В (1 МОм)
• Дискретность установки уровня сигнала: 1 мВ
• Погрешность установки уровня сигнала: ~ ±2 мВ (1В)
• Неравномерность АЧХ: не более ± 0,3 дБ
• Максимальный выходной ток (50 Ом): до ±200 мА ( 3В)
• Максимальный выходной ток (1 МОм): до ±200 мА ( 3В)
• Диапазон установки смещения: до ±5 В (50 Ом); до ±10 В (1 МОм)
• Дополнительные режимы работы: частотомер; работа по внешнему сигналу запуска; синхронизация вход-выход; генерация сигнала по внешней записи
