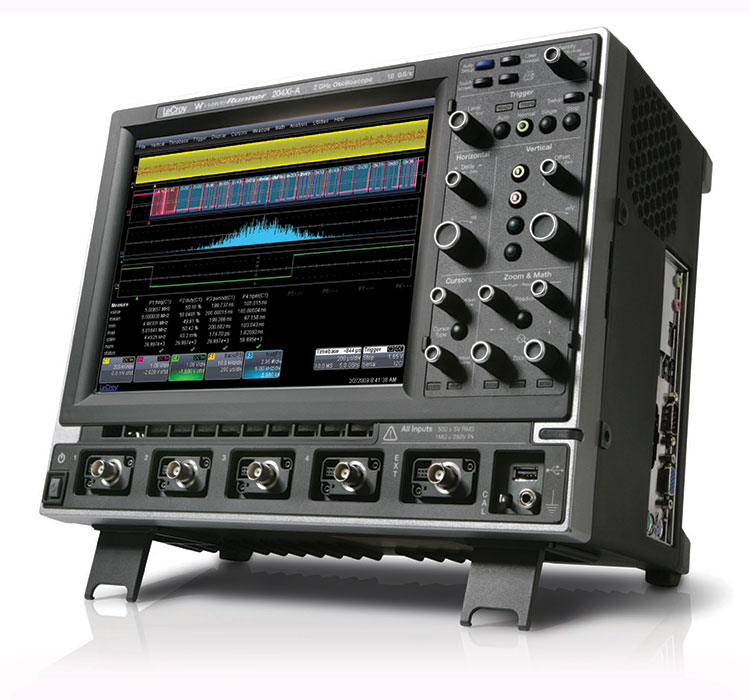

Осциллограф цифровой запоминающий Teledyne LeCroy WaveRunner 44Xi-A

Назначение: универсальный цифровой осциллограф позволяет проводить измерения и воспроизведения любых электрических сигналов с высокой точностью и применяется для измерения характеристик и тестирования акустико-эмиссионных компонентов.

Основные технические характеристики:

• Количество каналов: 4 канальный
• Время нарастания: 875 пс
• Полоса пропускания: 400 МГц
• Частота дискретизации: 5 ГГц
• Входное сопротивление: 50 Ом; 1 МОм // 16 пФ
• Виды входа: 1 МОм: закрытый, открытый, заземлено; 50 Ом: открытый
• Максимальное входное напряжение: 50 Ом: 5 В; 1 МОм: 400 В (переменное напряжение < 5 кГц + постоянная составляющая); 50 Ом: 5 В; 1 МОм: 250 В (переменное напряжение < 10 кГц + постоянная составляющая)
• Вертикальное разрешение АЦП: 8 бит; до 11 бит при включении расширенного разрешения
• Чувствительность: 50 Ом:2 мВ – 1 В/деление с возможностью плавной регулировки коэффициента отклонения; 1 МОм: 2 мВ – 10 В/деление
• Погрешность коэффициента отклонения на постоянном токе: ±1,5 % от полной шкалы
• Объем памяти на канал: 12,5 Мб при 4 каналах, 25 Мб при 2 каналах
• Сегментирования память: 10000 сегментов
• Пакет расширенной математики: XMATH
