Комплект для визуально-измерительного контроля ЛУЧ ВИК-1
Назначение: предназначен для оценки и подтверждения соответсвия качества основного материала и сварных соединений (наплавок) при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании (освидетельствовании) технических устройств и сооружений на этапах: входного контроля; изготовления деталей, сборочных единиц и изделий; подготовки деталей и сборочных единиц к сборке; подготовки деталей и сборочных единиц к сварке; сборки деталей и сборочных единиц под сварку; процесса сварки; контроля готовых сварных соединений и наплавок; исправления дефектных участков в материале и сварных соединениях (наплавках); оценки состояния материала и сварных соединений в процессе эксплуатации технических устройств и сооружений, в том числе по истечении установленного срока их эксплуатации, в соответствии с требованиями РД-03-603-03, ПНАЭ Г-7-016-89, EN 13018, EN 970.

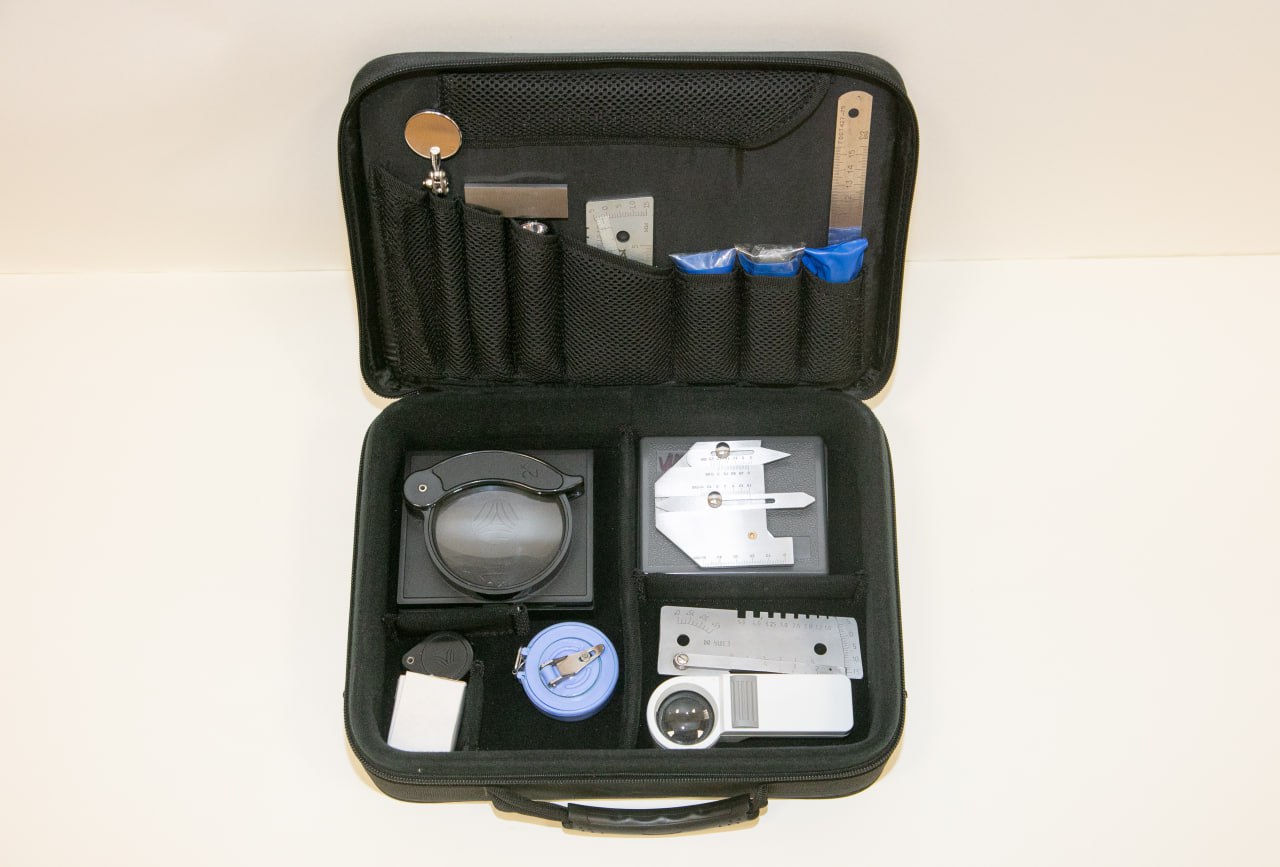

Комплект состоит из измерительного и осмотрового инструмента в который входят:
- Универсальный шаблон сварщика УШС-3
- Зеркало поворотное d=32 мм
- Лупа ЛПК-471 (двухкратная)
- Лупа ЛП-6 (шестикратная)
- Лупа измерительная ЛИ-10 (десятикратная)
- Штангенциркуль ШЦ-1-125-0,1 с глубиномером
- Линейка металлическая Л-150 (150 мм)
- Набор радиусных шаблонов №1 (R=1...6 мм)
- Набор радиусных шаблонов №3 (R=7...25 мм)
- Набор щупов №4 (0,1...1 мм)
- Угольник поверочный УШ-100 х 60 мм (100 х 160 мм)
- Фонарь миниатюрный
- Маркер по металлу Edding 8750 (белый)
- Рулетка 5 м
