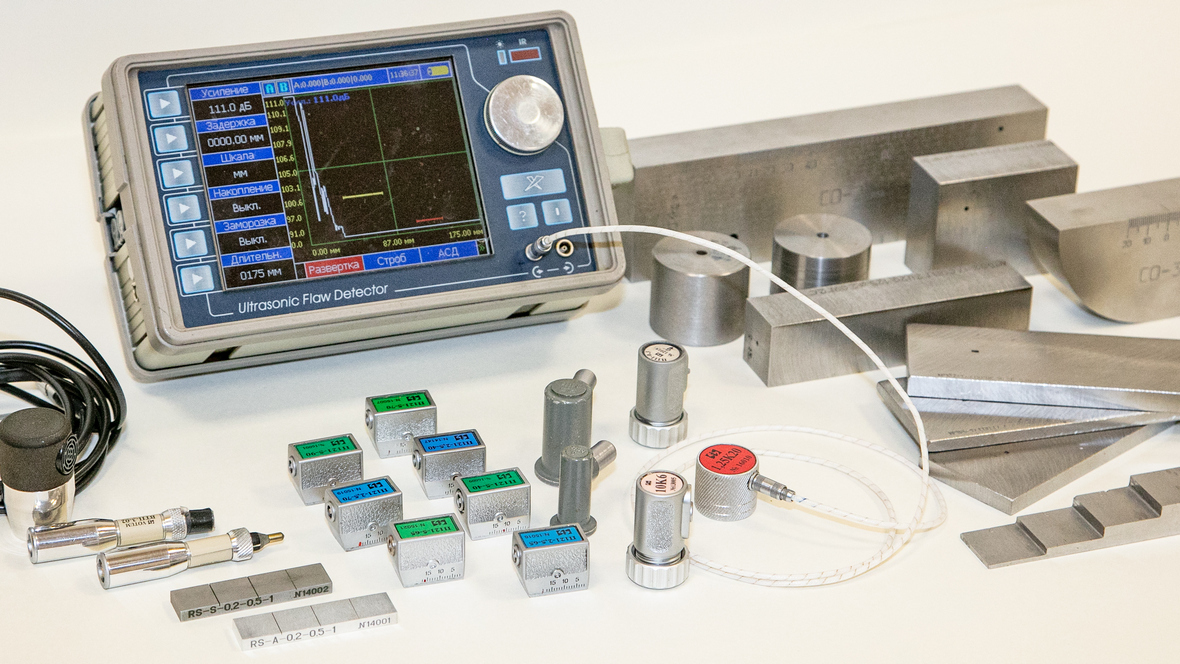

Многофункциональный дефектоскоп Томографик УД4-Т

Назначение: предназначен для поиска дефектов в металлических и не металлических материалах, изделиях, конструкциях и элементах сборочных соединений. Совмещает в себе: ультразвуковой (УЗ) дефектоскоп, вихретоковый (ВК) дефектоскоп, резонансный дефектоскоп, ЭМА дефектоскоп, толщиномер, структуроскоп, тензометр и видеоскоп.

Основные технические характеристики:

• Диапазон рабочих частот: 0,2…10 МГц
• Диапазон измеряемых глубин: 0,5…5000 мм
• Динамический диапазон: 140 дБ
• Глубина временной регулировки чувствительности (ВРЧ): 80 дБ
• Построение кривой ВРЧ: до 256 точек, ручное и автоматическое
• Длительность развертки: 8…1600 мкс
• Погрешность определения координат дефекта: не более 0,1 мм
• Погрешность измерения эквивалентной площади: не более 10%
• Погрешность измерения временных интервалов: не более 0,025 мкс
• Архив настроек ПЭП: на 1000 записей
• Архив настроек на СОП: на 500 записей
• Рабочая температура: от минус 20 до +50 град С
• Климатическая защищенность: IP54
• УЗ датчики: П111-1,25-К20; П111-2,5; П111-5; П111-10-К6; П112-2,5; П112-5; П112-10; П121-2,5-40; П121-2,5-65; П121-2,5-70; П121-5-40; П121-5-65; П121-5-70; П121-5-90
• Резонансный датчик: П111-0,3
• ВК датчики: ВТП-2-02 (ø3мм, 0,5-1 МГц, ферромагнитные материалы); ВТП-3-02 (ø7мм, 0,5-1 МГц, неферромагнитные материалы)
