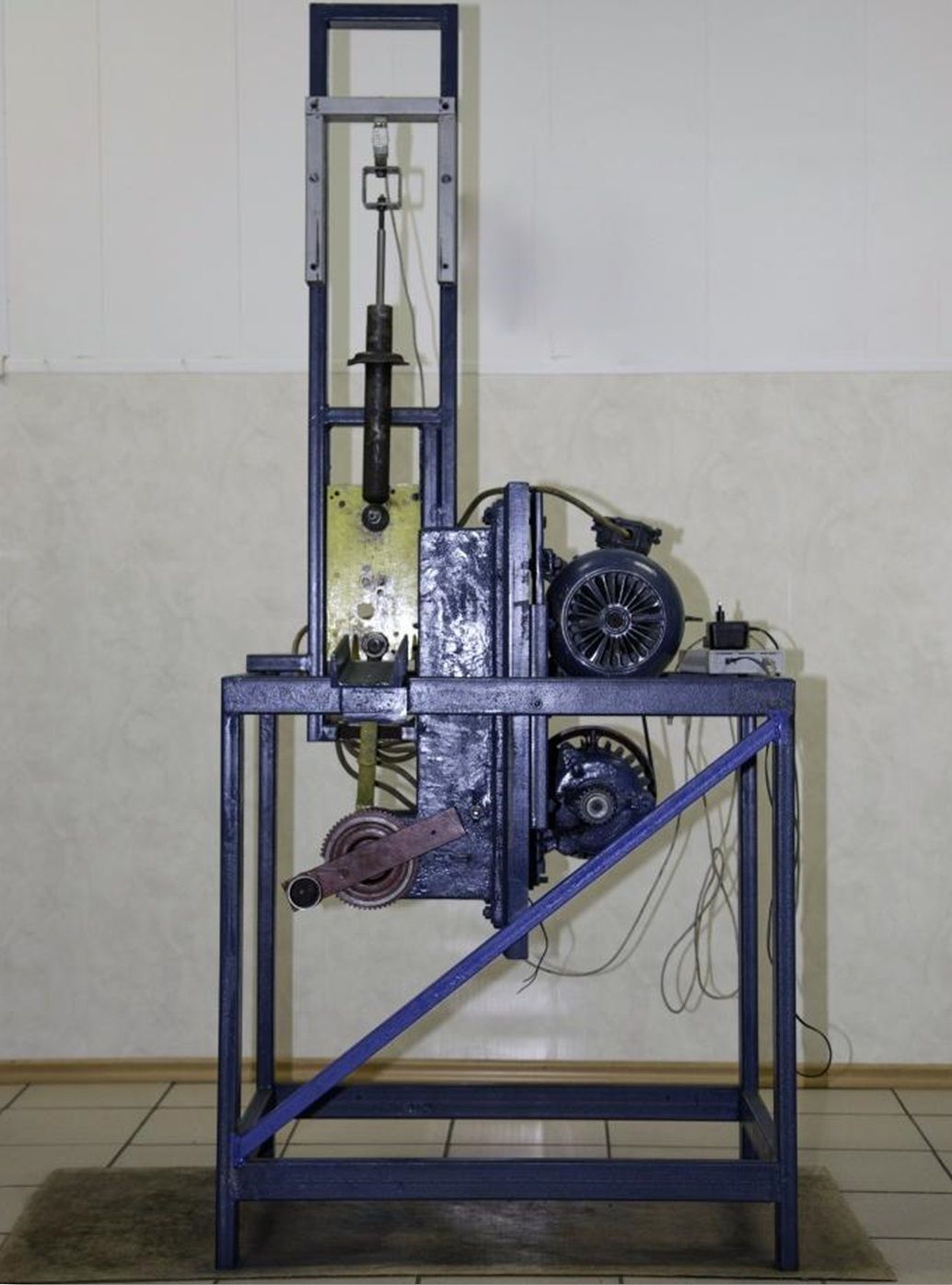

Специализированный стенд СИЦН-01

Назначение: Стенд СИЦН-01 предназначен для испытания технических устройств на надежность и измерения усилий растяжения и сжатия при заданных перемещении и частоте нагружения. Испытания производится методом циклически повторяющихся линейных или круговых перемещений/вращений подвижной части испытуемого образца при жестко закрепленной основе или наоборот. Неподвижная часть образца испытываемого на сжатие/растяжение крепится жестко к датчику силы, закрепленному на корпусе стенда, при необходимости испытания без измерения усилий образец крепится к корпусу стенда без датчика, при этом к определенной части образца может быть приложена боковая/радиальная нагрузка. Процесс испытания автоматизирован, количество отработанных циклов регистрируется электронным счетчиком, температура испытуемого образца поддерживается в заданном диапазоне, усилие сжатия/растяжения отображается на экране компьютера в виде числового значения и графика зависимости усилия от частоты нагружения.

Технические характеристики

• Привод силовой электромеханический
• Механизм перемещения кривошипно-шатунный
• Устройство нагружения:
  • бокового - упор с датчиком силы;
  • радиального - блок с грузами и подпружиненная опора
• Ход ползуна, мм 0,6 – 101
• Частота нагружения, Гц 0,5 – 4
• Потребляемая мощность не более, кВт 3
• Напряжение питания, В 380
• Частота тока, Гц 50
• Габаритные размеры, мм:
  • длина 1600
  • ширина 1200
  • высота 1800
• Масса, кг 300

Объекты испытаний: амортизаторы, стабилизаторы поперечной устойчивости, опоры подвески двигателя, опоры подвески коробки передач, сайлентблоки, опоры стойки передней подвески и пр. резинометаллические элементы крепления.
