Способ гибридной обработки магниевых сплавов
Изобретение относится к области машиностроительной и авиакосмической отраслей, а также медицинского материаловедения, где могут быть применены сплавы на основе магния в качестве конструкционных или биорезорбируемых материалов.
Авторы: Виноградов Алексей Юрьевич, Костин Владимир Иванович, Маркушев Михаил Вячеславович, Мерсон Дмитрий Львович, Криштал Михаил Михайлович.
Краткое описание:
Интерес к магниевым сплавам обусловлен их благоприятными свойствами, важнейшими из которых является их малый удельный вес и высокая удельная прочность. Если сравнивать магний с другими металлами, то его удельный вес составляет примерно четвертую часть от удельного веса стали, две третьих - от веса алюминия и почти две пятых - от удельного веса титана. Поэтому в настоящее время магниевые сплавы, наряду с алюминиевыми и титановыми, представляют огромный интерес для авиационной и аэрокосмической промышленностей. Применение магниевых сплавов в технике делает возможным снижение массы конструкции на 10÷30%, что позволяет в итоге значительно уменьшить как производственные так и эксплуатационные энергозатраты. Кроме того, магний обладает значительно лучшими, по сравнению с алюминием и сталью, демпфирующими характеристиками. Эти преимущества, а также то, что магний широко распространен в природе, расширяют области его использования в технике.
Другим перспективным и динамично развивающимся направлением использования магния и сплавов на его основе является их применение в медицине в связи с высочайшей структурной эффективностью, выраженной чрезвычайно привлекательным соотношением прочности и плотности и практически идеальной биосовместимостью: магний - элемент, принимающий участие в более чем 300 биохимических реакциях в организме, включая процессы, которые формируют кости и мышцы. Кроме того, именно магний является уникальным материалом для медицинского применения ввиду его постепенной резорбируемости. Он растворяется в человеческом организме, образуя достаточно простые соединения (оксид и гидроксид), которые не только не токсичны, но даже способствуют заживлению тканей.
Проведенные во многих странах мира, таких как США, Япония, Россия, Китай, Германия, Украина, Австралия и др., исследования показали, что наряду с преимуществами магний имеет также и ряд недостатков, которые ограничивают его применение в медицине. Во-первых, чистый магний имеет высокую скорость коррозии даже в неагрессивных средах, таких как кровь и другие физиологические жидкости. Кроме того, процесс коррозии обычно сопровождается активным питтингообразованием, которое негативно влияет на механические свойства изделия. Для устранения этого недостатка магний легируют различными элементами, такими как кальций, цинк, литий, серебро, марганец и некоторые редкоземельные элементы. Выбор системы легирования осложняется условием, согласно которому сам легирующий элемент, а также продукты коррозии, образовавшиеся впоследствии, не должны быть токсичны для организма. Второй проблемой является то, что, хотя магний обладает уровнем механических свойств близким к уровню костной ткани (модуль Юнга равен 5÷55 МПа и 45 МПа для костной ткани и магния, соответственно), на практике этого может быть недостаточно, так как для его успешного применения в качестве ортопедических имплантатов и элементов крепежных конструкций желательны существенно более высокие прочностные характеристики - на уровне 400 МПа и даже выше, в зависимости от конкретного применения. Поэтому возникает потребность в упрочнении магниевых сплавов.
Легирование, выполняемое для улучшения коррозионной стойкости, в некоторой мере также повышает и механические характеристики, но их необходимый уровень можно достичь путем измельчения зерна вплоть до ультрамелкозернистой (УМЗ) структуры. Формирование УМЗ структуры, в отличие от обыкновенного измельчения зерна до размеров свыше 1÷2 мкм, приводит не только к существенному упрочнению магниевых сплавов, но также часто не ухудшает, а в ряде случаев и улучшает коррозионную стойкость магниевых сплавов.

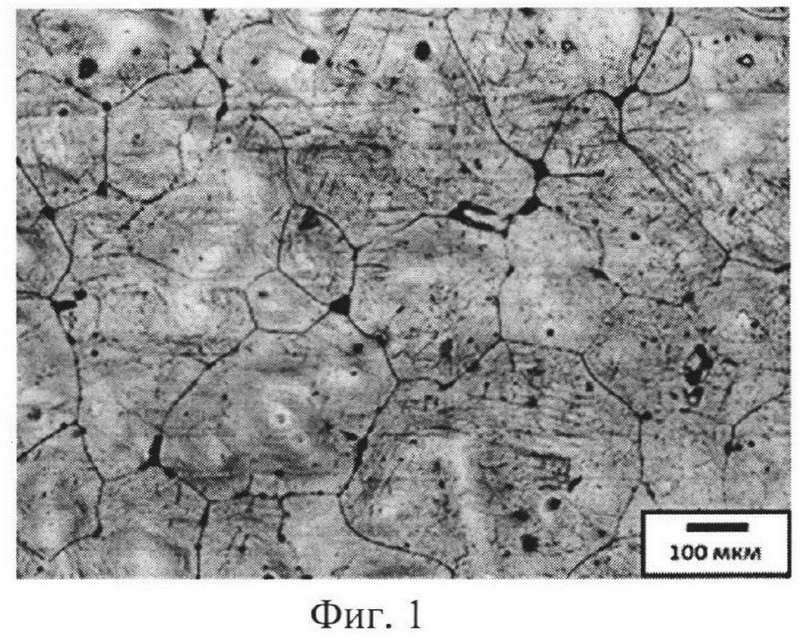

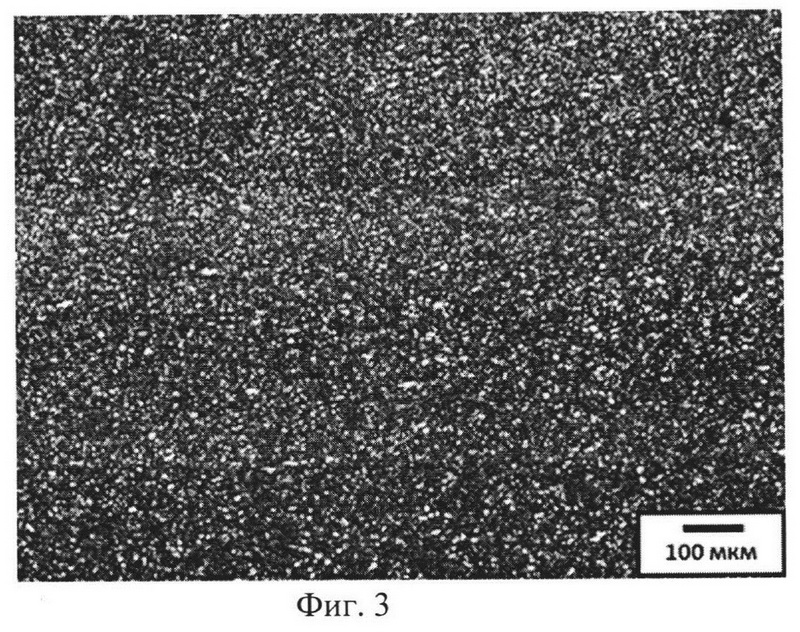

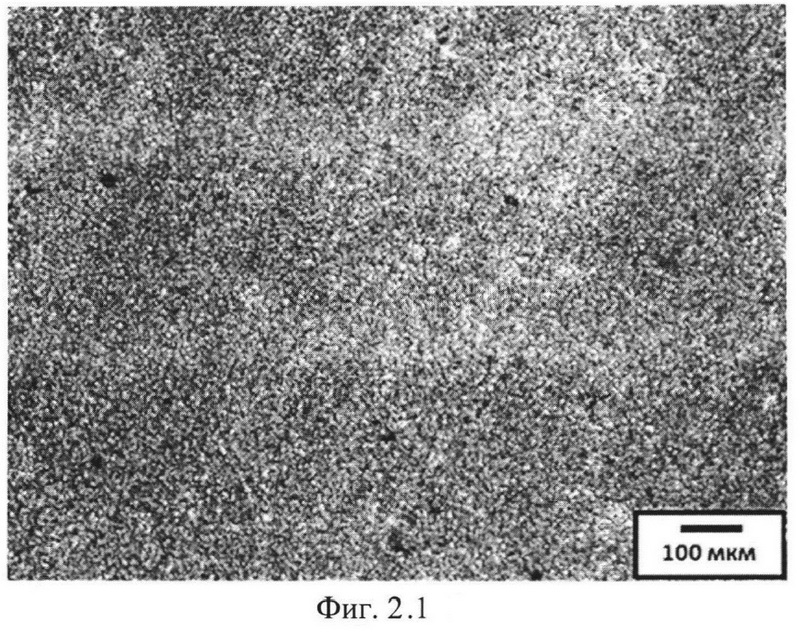

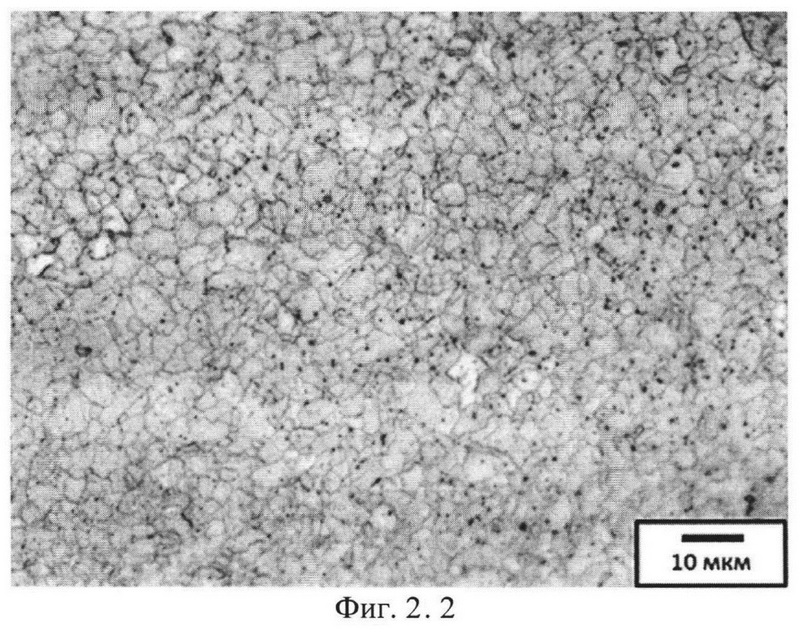

Предлагаемый способ гибридной обработки магниевых сплавов включает: гомогенизирующий отжиг, всестороннюю изотермическую ковку и изотермическую прокатку. Гомогенизирующий отжиг осуществляют при температуре 350÷450°С. Всестороннюю изотермическую ковку проводят ступенями в интервале температур 400÷300°С с шагом 25°С и с постепенным увеличением скорости осадки от 2 до 20 мм/мин с обеспечением суммарной истинной степени деформации в диапазоне 8÷10. Изотермическую прокатку осуществляют при температуре 300÷250°С в несколько проходов со степенью деформации в каждом проходе не более 5% и суммарной степенью истинной деформации прокаткой порядка 1. Подробнее см. ниже приложенный pdf-файл описания российской заявки на изобретение RU2716612, но также описание можно найти в международной заявке WO 2021/021006 "Method For Hybrid Processing of Magnesium Alloys (variants)"
Преимущества и отличительные особенности:

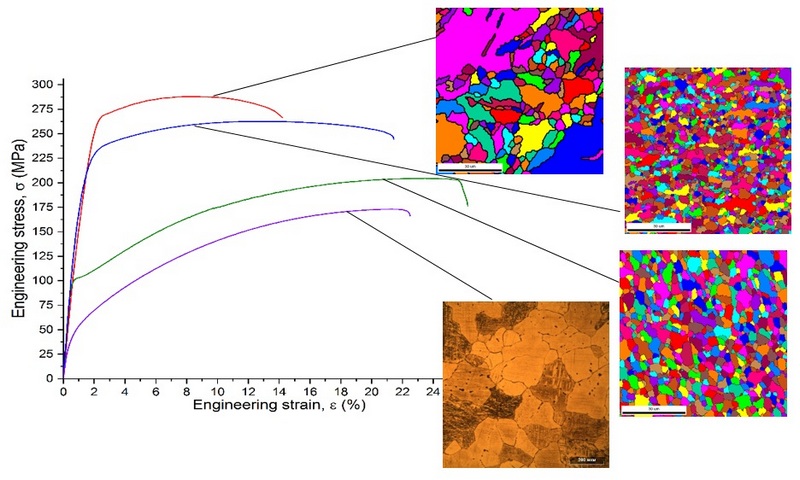

Техническим результатом изобретения является повышение пластичности магниевых сплавов при одновременном повышении их прочностных и усталостных свойств.
