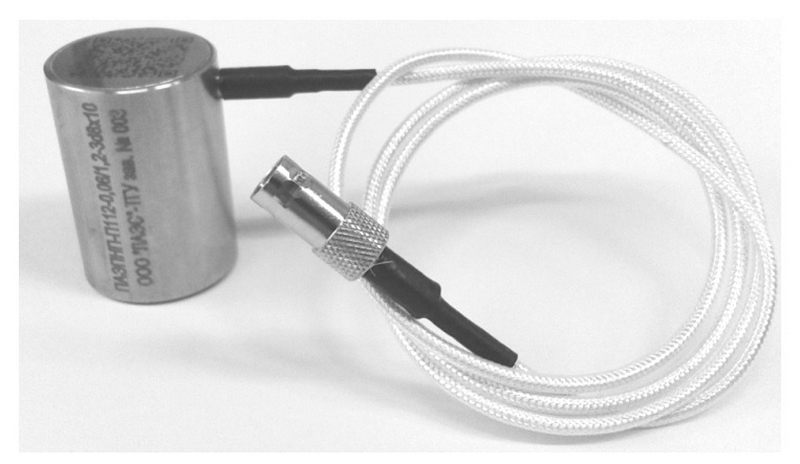

Преобразователь акустической эмиссии повышенной надежности "ПАЭПН"
Разработан совместно с ООО "ЛАЭС" и предназначен для приема сигналов акустической эмиссии с промышленного оборудования в экстремальных условиях эксплуатации при действии: низкой температуры или циклировании температуры; агрессивных сред; высокой влажности; запыленности и при недоступности преобразователя для оперативного ремонта или замены во время эксплуатации.
Авторы: Данюк Алексей Валериевич, Растегаев Игорь Анатольевич, Виноградов Алексей Юрьевич, Мерсон Дмитрий Львович.
Область применения:
- диагностика и неразрушающий контроль оборудования опасных производственных объектов:
- изотермических резервуаров и емкостей
- оборудования аммиачных, фреоновых и др. холодильных установок
- оборудование блоков разделения воздуха, получения СО2 и т.д.
Преимущества:
- универсальный
- полосовой
- взрывозащищенного исполнения
- повышенной надежности (работоспособен при частичном отказе)
Отличительные особенности:
- многократное дублирование линий регистрации акустической эмиссии

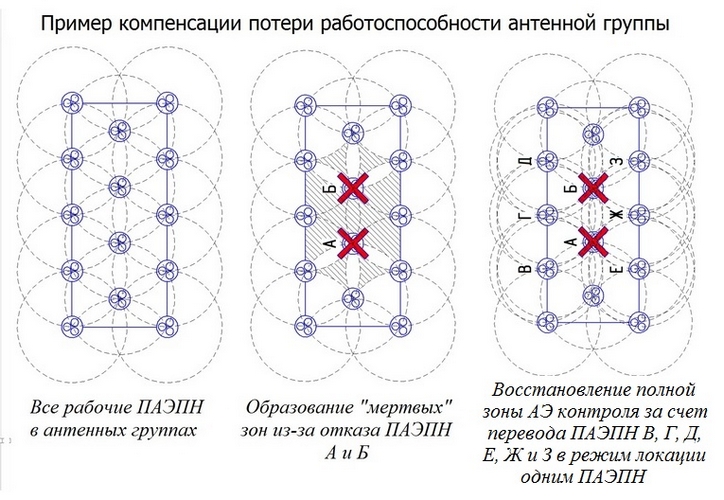

- позволяет компенсировать потерю работоспособности антенной группы

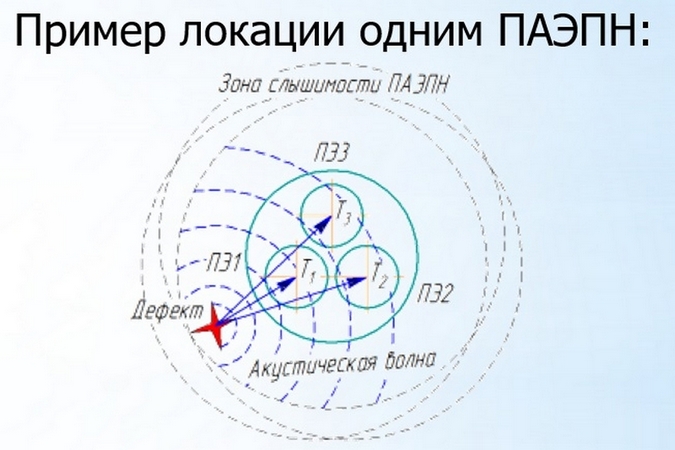

- обеспечивает локацию источника акустической эмиссии одним преобразователем

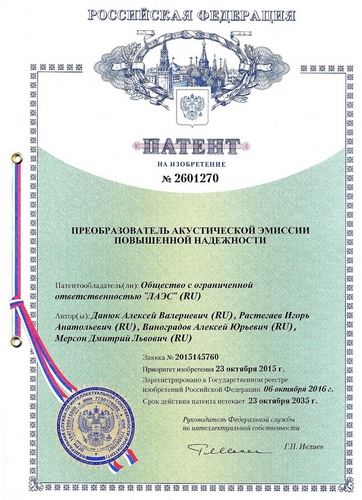

Подробнее см. вложенный pdf-файл: RU 2061270.
Основные технические характеристики:
Тип чувствительного элемента: ЦТС-19

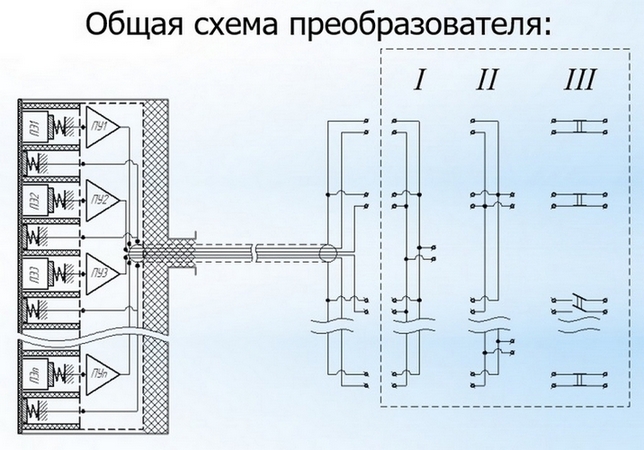

Способ повышения надежности: трехкратное дублирование линии регистрации акустической эмиссии
Диапазон рабочих температур: от минус 60 до плюс 65 °С
Коэффициент усиления интегрированного усилителя: 34 дБ
Тип преобразователя акустической эмиссии: полосовой
Диапазон частот регистрации АЭ (при неравномерности АЧХ 14 дБ): 20-80 кГц
Класс преобразователя по чувствительности: IV класс (РД 03-300-99)
СКЗ собственного шума: не более 10 мкВ
Ток потребления: 0,1 А
Напряжение питания: 8-12 В
Полная электрическая емкость: до 0,2 мкФ
Габаритные размеры преобразователя АЭ: O33,7х50 мм
Вес преобразователя: 210 гр
Материал корпуса: 08Х18Н10
Тип сигнального кабеля: РК 50-2-22
Тип соединительных разъёмов: BNC

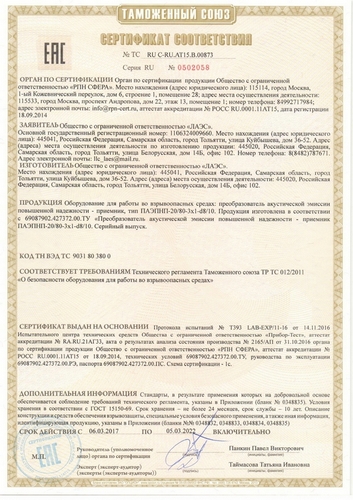

Взрывозащищенность: 1Ex ib IIAT3 Gb X ТР ТС 012/11
Степень защиты от пыли и влаги: IP65 ГОСТ 14254-96
