Генератор калиброванных акустических импульсов
Разработан совместно с ООО «Микросенсорс АЭ», представляет собой устройство, генерирующее короткие стабильные акустические импульсы и предназначен для оценки основных рабочих характеристик преобразователей акустической эмиссии, коэффициента преобразования, диапазона рабочей частоты, полосы пропускания, резонансных частот, рабочего температурного диапазона и т.д.).
Авторы: Лазарев Сергей Григорьевич, Виноградов Алексей Юрьевич, Горностай-Польский Станислав Аркадьевич, Скобеев Владимир Павлович, Мозговой Александр Леонидович, Шведов Андрей Викторович.
Область применения:
- калибровка и поверка преобразователей акустической эмиссии;
- подборка преобразователей акустической эмиссии для антенных групп многоканальных акустико-эмиссионных систем;
- оценка чувствительности канала регистрации акустико-эмиссионной аппаратуры в сборе (преобразователь - внешний усилитель - аналого-цифровой преобразователь - соединительные кабели);
- исследование акустической прозрачности контактных сред, промежуточных сред и изолирующих / защитных покрытий;
- исследование акустических характеристик волноводов сигналов акустической эмиссии;
- специальные испытания преобразователей акустической эмиссии с последующей оценкой их работоспособности (термоциклирование, ударные испытания, виброиспытания и т.д.).
Преимущества:
- универсальность, подходит для решения нескольких практических задач возникающих при оценке характеристик акустического тракта (см. область применения);
- калиброванный импульс отвечает требованиям стандартов ASTM E1106-86 "Standard Method for Primary Calibration of Acoustic Emission Sensors", E976-00 "Standard Guide for Determining the Reproducibility of Acoustic Emission Sensor Response" и РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемым для контроля опасных производственных объектов»;
- внесен в реестр средств измерений.
Отличительные особенности:
- переносной / мобильный (имеет относительно малые габариты/ вес и автономный источник питания, что обеспечивает его транспортировку и применение даже во время проведения неразрушающего контроля промышленных объектов при возникновении сомнения в работоспособности преобразователей (уронили преобразователь, нагрели и т.д.));
- может применяться непосредственно во время проведения акустико-эмиссионного контроля промышленных объектов;

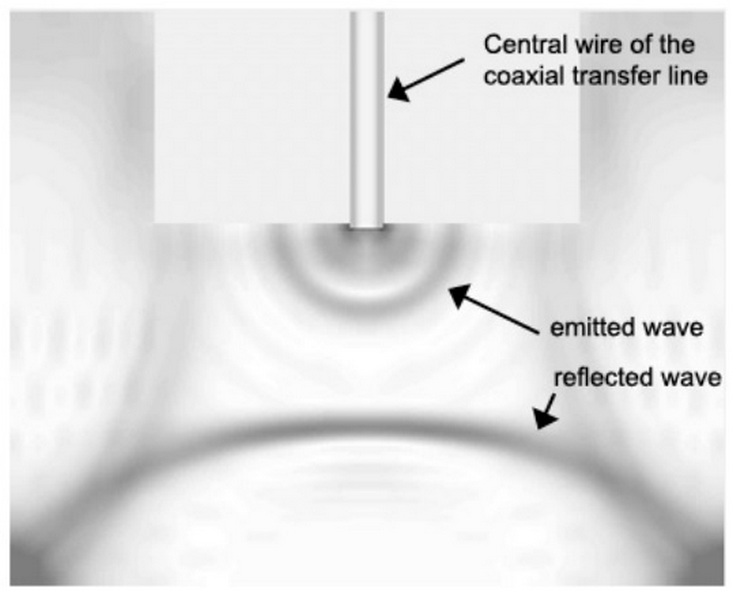

- малошумящий способ возбуждения акустического импульса;
- перекрывает частотный диапазон всех типовых пьезоэлектрических преобразователей акустической эмиссии применяемых при неразрушающем контроле промышленных объектов и в исследовательских методах;
- генератор импульсов полностью совместим с любой акустико-эмиссионной аппаратурой любого производителя, а также согласован со многими стандартными цифровыми осциллографами и платами аналого-цифрового преобразования высокочастотных сигналов.
Основные технические характеристики:
Амплитуда акустического импульса: 40 пм ± 5%
Длительность акустического импульса: 100 нс ± 5%
Диапазон частот калибровки ПАЭ: 10 кГц?10 МГц
Максимальный диаметр калибруемого ПАЭ: до 30 мм
Количество одновременно калибруемых ПАЭ: 1
Режим управления запуском: ручной и автоматический
Время установления рабочего режима калибратора: не более 2 мин.
Температурный диапазон работы: от +5 до +35 °С
Источники питания калибратора: сеть напряжением 220В/50Гц или Ni-Cd батарея 12В
Максимальный ток потребления: до 60 мА
Длительность работы на Ni-Cd батарее: до 10 часов

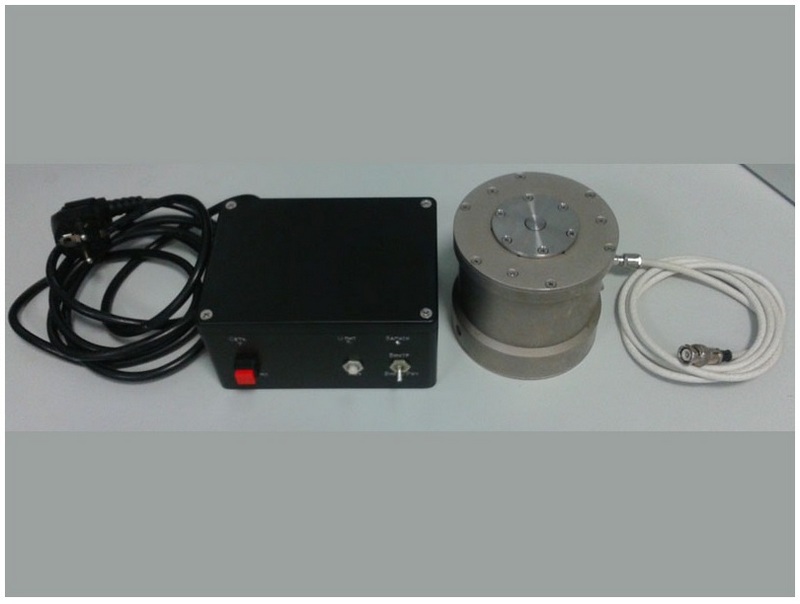

Габариты/вес генератора импульсов: o110х100 мм / 1,3 кг
Габариты/вес пульта управления работой генератор импульсов: 150х140х80 мм / 1,2 кг
Дополнительная информация:

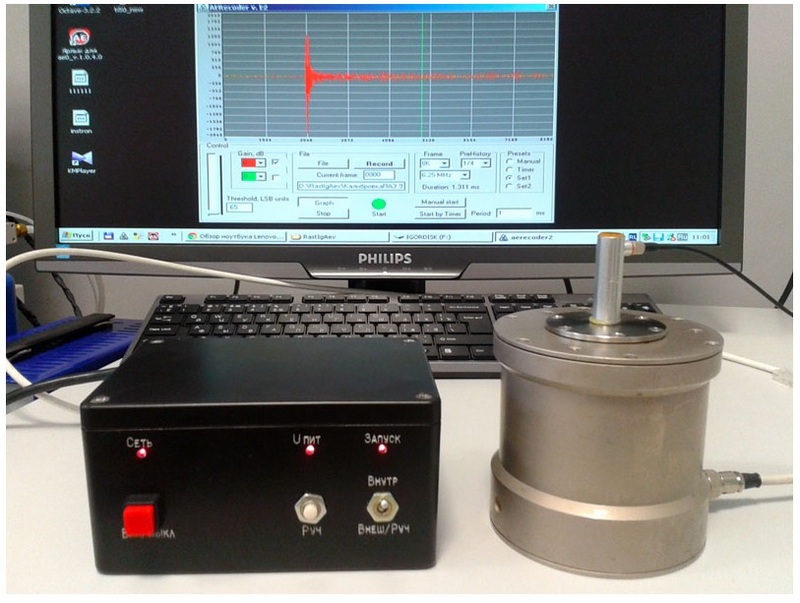

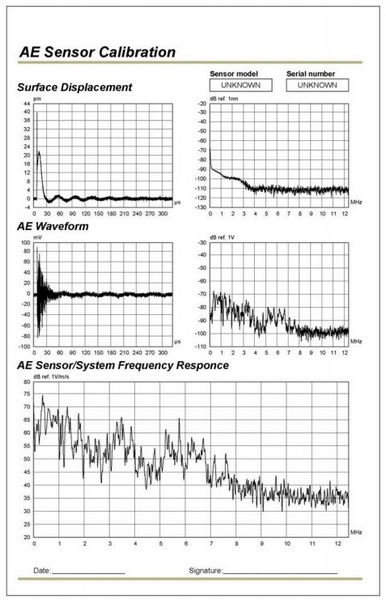

Генератор импульсов в комплекте с акустико-эмиссионной системой "ЭЯ-2" и программным обеспечением "АЕ-0", представляет собой исследовательский стенд позволяющий проводить полную оценку волновой и амплитудно-частотной характеристик преобразователей акустической эмиссии любых производителей

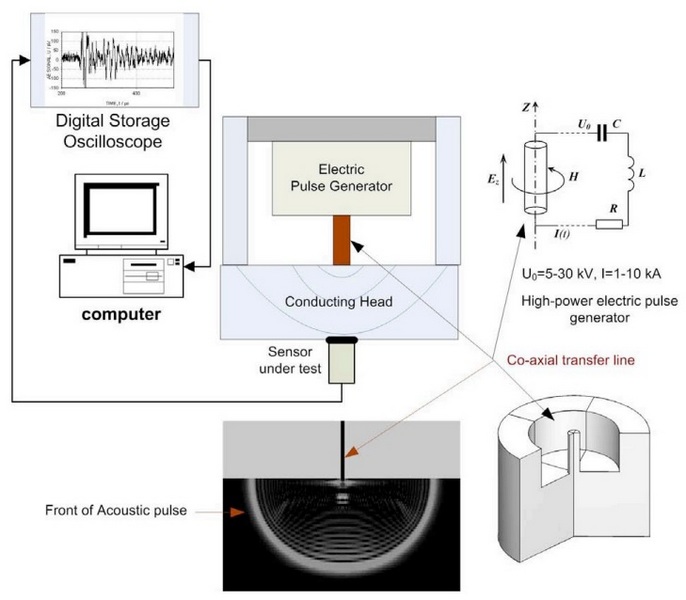

Читать подробнее о конструкции и принципе работы генератора >>>
